【技術ベンチマーク】加工時間を70％削減！ワーリング加工機並みの速度と卓越した高精度を両立

RGL多機能ねじ加工機は、製造効率を飛躍的に向上させます。以下は、モジュールM3、材質S45C、ねじ長さ50mmのワークに対する実機テストデータです。RGLが従来の海外製機械をどのように凌駕するかをご覧ください。

加工速度比較：

RGL（鼎鉅）：130秒（業界トップクラス）
ドイツ製機：646秒
日本製機：750秒

高効率と高精度の両立：加工時間を70％短縮しながら、5μm / 100mmの高精度を維持

標準的なフライス加工の高精度を維持しながら、ワーリング加工機並みの高速加工を実現します。
ワンチャッキングで対応する多彩な加工能力
ワークの移載による累積誤差を排除し、1台で幅広い高度加工に対応します。
対応ウォーム：単条ウォーム、複条ウォーム、可変リードウォーム、円すいウォーム、ニーマンウォーム。
統合加工：6・8・10溝スプラインシャフト、鋭角部の面取り・バリ取り、キー溝加工、多角形加工、スロット研削。

環境配慮型ものづくり：低炭素生産を推進

世界的なESG要件とリーン生産の理念に対応するため、RGLは工場全体の効率を最適化する多機能加工機を開発しました。複数工程を1台に統合することで、「時間・人件費・電力・コスト・設置スペース」の5つの削減を実現します。無駄を排除し、高ROIかつ環境に配慮したサプライチェーンへの移行を目指すスマートファクトリーに最適な選択です。

リーガル社製ウォームギヤ加工機、ＤＳ1000ＨＺは従来機に比べ格段優れた速度と精度を実現できます。

加工速度と精度に於いて
従来型の機械を大きく凌ぎます。

当社保有機械による加工工数比較 ワークモジュール：Ｍ3 材質：Ｓ45Ｃ ウォーム部長さ：50mm
DS-1000ＨＺ＆ HJ	130 秒
ドイツ製機械	646 秒
日本製機械	750 秒

*以上資訊來自銳格精機股份有限公司現有設備。

ウォーム転造加工測定テスト：

ウォーム材質	S45C	銑六角加工件
係数	M3
長さ	50mm
精度	5µm / 100mm
作業時間	70 %短縮

旋風式フライス盤の精度を超越し、ライバルの旋風式フライス盤の速度を超える

製品検査成績書



最適構造設計された高剛性の機械本体による変形歪抑制

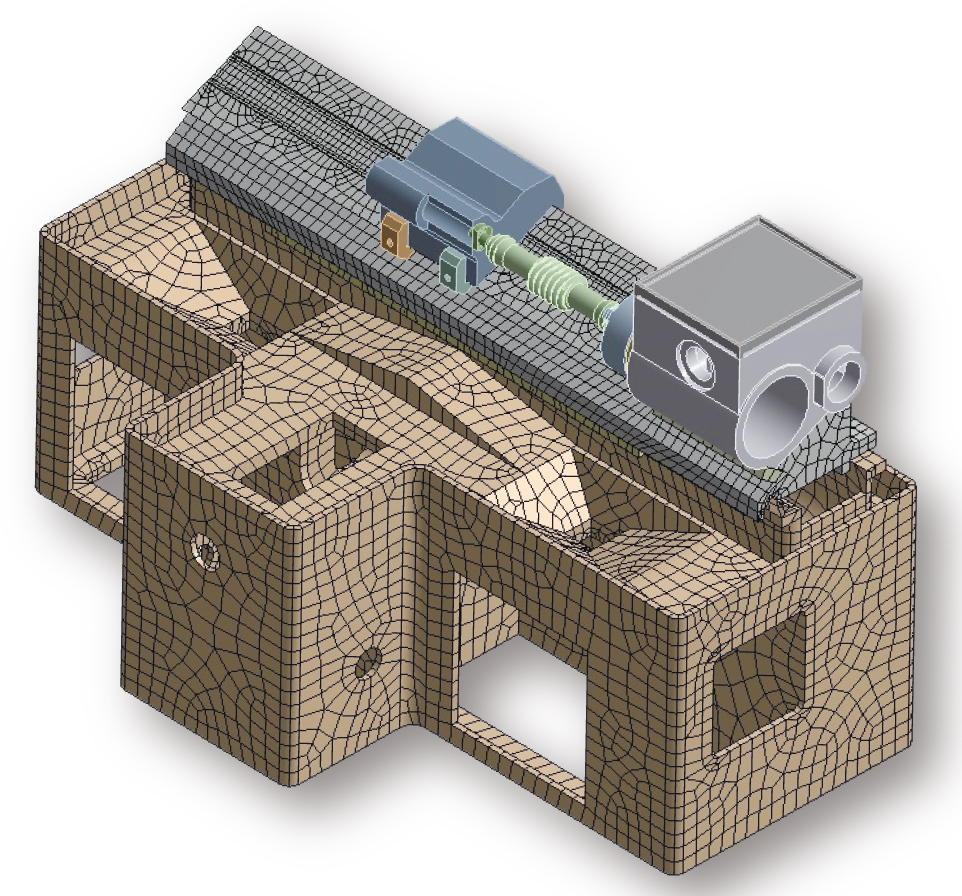

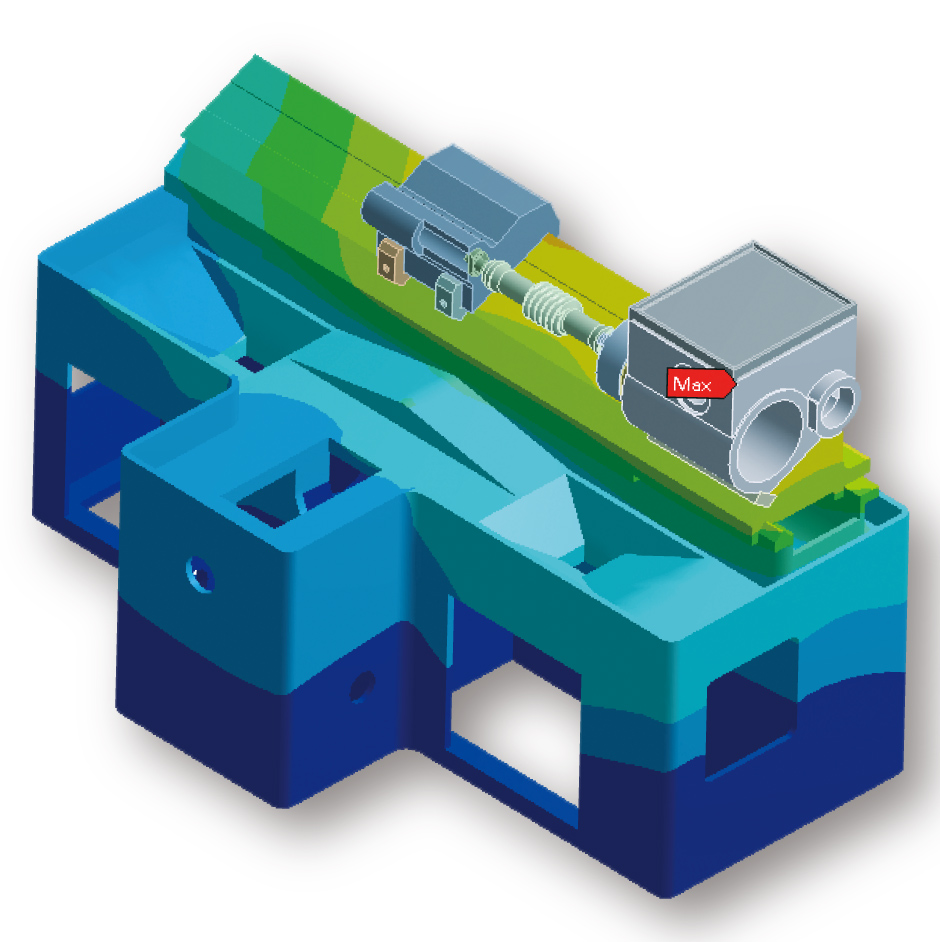

変形歪や振動を最小限化した 高剛性の機械構造 DS-1000HZ/HJの本体、サドルなどの全ての構 造部品は最先端の有限要素解析による 最適強度設計に基づき製作されています。	最大限の加工負荷をかけても 機械構造本体の変形はほぼゼロで サドル部においても１０μ以下の変形に抑えら れています。
